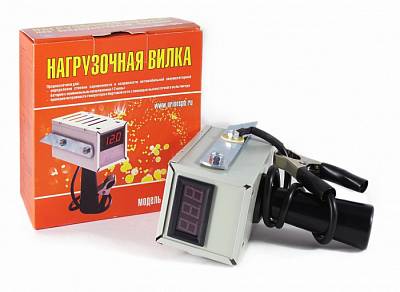

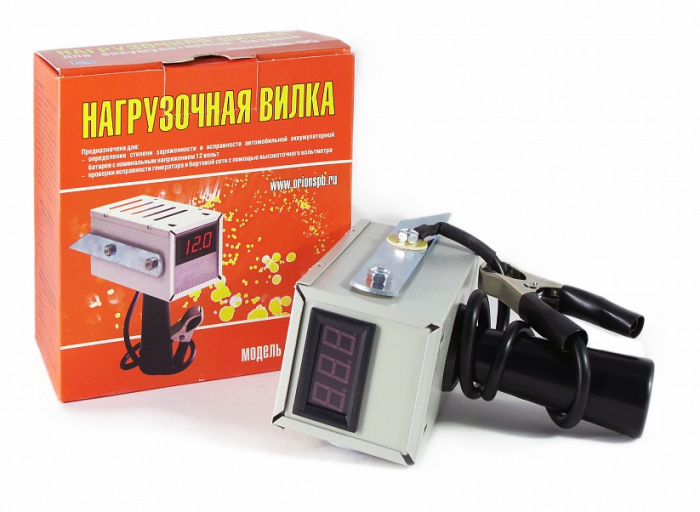

Вилка нагрузочная НВ-05

Нагрузочная вилка предназначена для определения степени заряженности и исправности автомобильной аккумуляторной батареи с номинальным напряжением 12 вольт; а также проверки исправности генератора бортовой сети с помощью высокоточного вольтметра.

Технические характеристики:

• Номинальное напряжение АБ: 12 В
• Емкость тестируемых АБ: до 190 А-ч
• Диапазон вольтметра: 5-30 В
• Точность: 1%
• Номинальное сопротивление: 0,1Ом ± 10%
• Рабочий диапазон температур: –30°С – +60°С
• Время измерения:
• под нагрузкой, электрод «Н»: не более 5 сек.
• без нагрузки, электрод «В»: не ограничено
• Особенности
• Цифровой LED вольтметр облегчает считывание показаний в условиях плохой видимости
• Наличие двух электродов упрощает использование прибора
• Коррозиестойкое покрытие корпуса прибора
• Характеристики
• Штрих код: 4607154786581
• Артикул: 2110
• Модель: НВ-05
• Производитель: ООО "НПП "ОРИОН"
• Ток нагрузки: 100 А
• Напряжение: 0-32 В
• Тип вольтметра: Цифровой LED
• Точность: 1 %
• Время измерения: не более 5 сек.
• Номинальное сопротивление: 0,1 Ом ± 10%
• Емкость тестируемых АКБ:: до 190 А-ч
• Вес брутто: 440 гр.
• Размеры (в упаковке): 85х160х165 мм

Проверка аккумулятора с помощью нагрузочной вилки:

• С помощью нагрузочной вилки можно проверить степень зарядки и состояние аккумулятора.
• Проверять следует каждый элемент батареи подсоединением нагрузочной вилки к его выводам.
• Аккумуляторная батарея нормальна, если в течение 5 секунд напряжение на каждом из элементов не изменяется и составляет 1,7-1,8 В.
• Если напряжение не изменяется в течение 5 сек, одинаково для всех элементов, но величина его находится в пределах 1,4-1,7 В, то необходимо произвести зарядку.
• Если напряжение ниже 1,4 В, батарея неисправна.
• Величина напряжения при измерении нагрузочной вилкой характеризует степень разрядки аккумулятора.
• Напряжение в диапазоне 1,4-1,5 В свидетельствует о 75%-ной разрядке аккумулятора в диапазоне 1,5-1,6 В - о 50%-ной разрядке, в диапазоне 1,6-1,7 В - о 25%-ной разрядке, в диапазоне 1,3-1,4 В - о 100%-ной разрядке или о неисправности элемента.
• При отличии напряжения на 0,2 В для одного из элементов по отношению к другим элементам требуется зарядка или ремонт батареи.
